Многожилни STA бронирани медни захранващи кабели с PVC изолация и обвивка с ниско напрежение

0,6/1 kV Многожилни STA бронирани медни захранващи кабели с PVC изолация и обвивка (CU/PVC/STA/PVC) отговарят на IEC 60502-1. Конструиран с усукан меден проводник от клас 2 (плътният меден проводник от клас-1 е по избор за размери под 6 mm² при поискване), PVC изолация, броня от двойна стоманена лента (STA) и PVC външна обвивка, кабелът предлага силна устойчивост срещу натиск и външно механично въздействие. Подходящ за фиксирана инсталация, този брониран захранващ кабел STA може да бъде положен в директни гробове, кабелни канали и подземни канали за промишлени съоръжения, общинско строителство, спомагателно захранване за железопътен транспорт и разпределение на търговски сгради. Номиналната продължителна работна температура е 70 ℃, като идентификацията на ядрото следва правилата за цветово кодиране на IEC60445/HD-308-S2.

Taitong Cable, надежден китайски доставчик на кабели, притежаващ 5 завода в Китай, доставя групови поръчки на фабрична цена. Налични са многоядрени конфигурации. Ние поддържаме персонализирани изисквания и предоставяме техническа помощ за местно сертифициране, обслужвайки купувачи на проекти, EPC изпълнители, търговци на едро и дистрибутори на електротехника по целия свят.

CU/PVC/PVC-постелки/STA/PVC-0,6/1kV

HD 603: NYBY-STA, NYBY-SWA

(Ако се изисква съответствие с HD603S1A3, моля, посочете това ясно във вашите спецификации.)

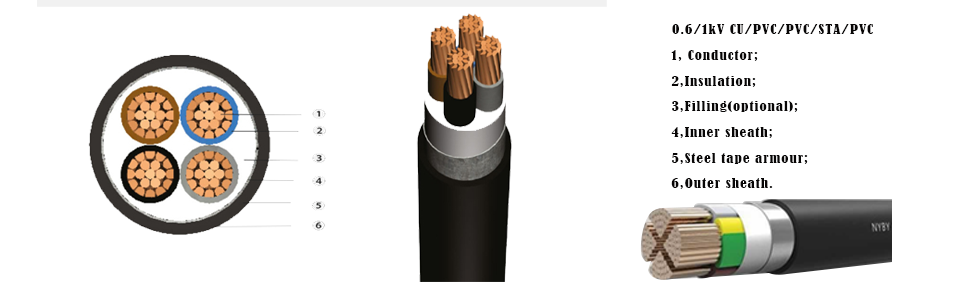

Конструкция (от вътрешна към външна)

---

1, Проводник: Усукан обикновен закален меден проводник от клас 2 съгласно IEC60228 (твърд проводник от клас 1 също се предлага като опция.)

2, Изолация: PVC-A изолация в съответствие с IEC-60502-1

3, Наредени изолирани сърцевини с нехигроскопични пълнители (по избор)

4, спално бельо: екструдирано PVC спално бельо

5, Броня: Двойна поцинкована броня от стоманена лента (DSTA/STA)

6, Горна обвивка: екструдирана PVC външна обвивка, тип ST2

Приложения на нисковолтови многожилни STA бронирани медни силови кабели с PVC изолация и обвивка 0,6/1 kV

---

Този 2-5-жилен нисковолтов меден PVC-изолиран STA (двойна стоманена лента) брониран захранващ кабел е предназначен за монтаж с фиксирано разположение. Двуслойната галванизирана броня от стоманена лента осигурява изключителна устойчивост на смачкване, защита срещу удари и гризачи. Той е широко разпространен за директно вкопано подземно полагане, кабелни канали, подземни канали, тунели и галерии за комунални тръби.

Този брониран PVC кабел LV STA захранва машини за промишлени заводи, общинска инфраструктура, подземна електропреносна мрежа на жилищни квартали, спомагателни вериги за железопътен транспорт, разпределение на електричество в сутерена и електропренос на открито. (Не е подходящ за монтаж при голямо натоварване на опън).

Цвят на изолацията на жилата: Идентификация в съответствие с HD 308 S2. Зелено/жълто за защитен проводник съгласно IEC 60445. (Вижте фигурата по-долу)

---

Цветовете на изолацията и външната обвивка са налични по поръчка

Основни предимства на нисковолтови медни PVC изолирани PVC постелки Двойна стоманена лента Бронирани захранващи кабели с PVC обвивка (600/1000V)

---

1, Механична защита: бронята от стоманена лента (STA) предотвратява повреда от смачкване, удари или гризачи.

2, Фиксирана стабилност: Многоядреният меден дизайн се справя ефективно със стабилни, непрекъснати товари с ниско напрежение.

3, Устойчивост на околната среда: Външната PVC обвивка е устойчива на влага, атмосферни влияния и лека химическа експозиция, когато се използва на открито

Технически спецификации на 0,6/1kV LV многожилни Cu PVC STA PVC захранващи кабели

---

Налични по поръчка конструкции за нисковолтови многожилни STA-бронирани медни PVC изолирани и обвити захранващи кабели

---

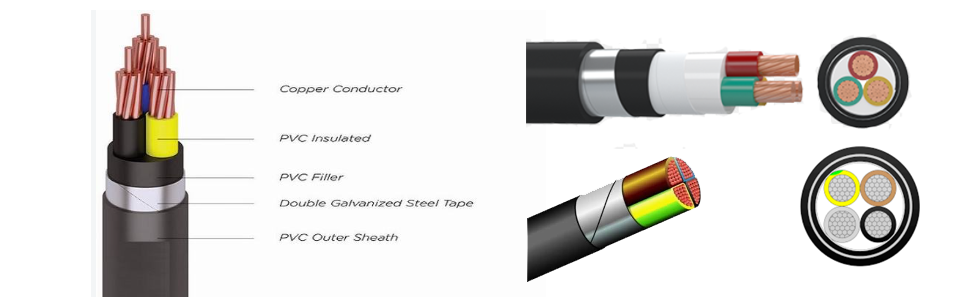

Конструкция на основния слой:

меден проводник + PVC-A изолация + легло + броня от STA стоманена лента + външна обвивка

Забележка: Магнитните полета вътре в многожилните кабели се противопоставят едно на друго, така че няма да се получи силно нагряване от вихрови токове, което прави бронята от стоманена лента STA много подходяща за многожилни оформления.

Опции за външна обвивка (по избор)

1, ST2-PVC обвивка (фабрична стандартна опция, за вътрешни места, кабелни канали и обикновени сгради)

2, полиетиленова обвивка ST7-PE: проектирана за директно погребване в дивата природа, влажна почва и на открито, включваща водоустойчивост, устойчивост на стареене и ниска температура

3, ST8-LSZH обвивка с ниско съдържание на дим и нулево халогенно съдържание: прилага се в претъпкани обществени проекти като тунели, метро и търговски центрове

Пълни обозначения на структурата

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Избор за смяна на бронята

1, STA броня от стоманена лента (стандартна, добра при издържане на натоварване на натиск за подземно погребение)

2, SWA фина броня от стоманена тел за сценарии, изискващи както устойчивост на натиск, така и устойчивост на опън

3, Тежка броня от дебела стоманена тел за тежки условия на полагане с високо напрежение

4, броня от алуминиева тел AWA за леки и устойчиви на корозия изисквания

Персонализиране на типа проводник

1, плътен меден проводник клас-1 за фиксиран монтаж

2, уплътнен многожилен меден проводник от клас-2 (общ фабричен стандарт)

3, гъвкав многожилен меден проводник клас-5 за често огъващо се окабеляване на оборудването

4, Допълнителен алуминиев проводник

Обновяване на изолационния материал

1, PVC-A изолация (базова версия, с дългосрочна работна температура 70 ℃)

2, изолация от омрежен полиетилен от XLPE (номинална работна температура 90 ℃ и по-висок капацитет на ток)

Персонализирано вътрешно легло

1, Стандартното спално бельо приема PVC материал;

2, PE или LSZH спално бельо се предлага, за да съответства на материала на външната обвивка.

Допълнителен електромагнитен екраниращ слой

Допълнителен щит от медна лента, монтиран между изолацията и леглото, за блокиране на индустриални електромагнитни смущения от инвертори и контролни устройства.

Пример: Cu/PVC-Shield/STA/PE

Многоядрени комбинирани оформления

2-ядрени, 3-ядрени, 4-ядрени, 5-ядрени, 3+1 ядрени, 3+2 ядрени, 4+1 ядрени конфигурации

Специално модифицирана функционална външна обвивка

Изработена по поръчка обвивка за огнеупорни, огнеустойчиви, UV-устойчиви, маслоустойчиви, антитермитни, студоустойчиви и антикорозионни характеристики

Причини за групова поръчка на кабели от Taitong Cable?

---

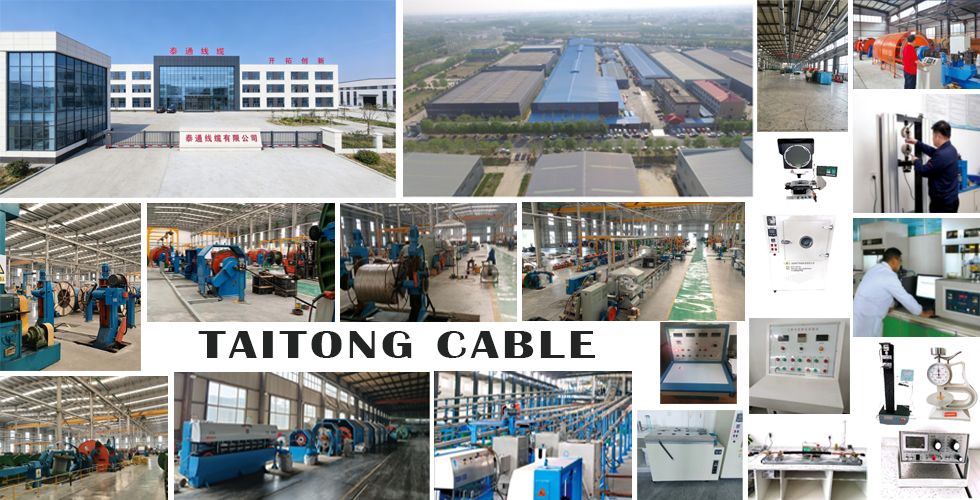

Като широкомащабен базиран в Китай производител на проводници и кабели, Taitong Cable доставя кабелни консумативи за известни мащабни проекти и изгражда дългосрочни надеждни партньорства за сътрудничество от 2002 г. насам. Натрупали сме богат опит в ориентираната към чужбина международна търговия и услуги за доставка на едро. Подкрепени от пет независими производствени предприятия и повече от 30 клона в региони, ние доставяме първокласни кабелни стоки и обмислени услуги на едно гише за глобални купувачи.

Нашата фабрика е получила пълен набор от авторитетни квалификации, включително ISO-9001 за управление на качеството, ISO-14001 за управление на околната среда, ISO-45001 сертификати за безопасност и здраве при работа, съответствие с CE и одобрения за типови тестове от трети страни. Всички наши кабели стриктно отговарят на международните спецификации на IEC, HD, VDE и други регионални стандарти.

Подкрепени от стабилен производствен капацитет, ние гарантираме бърза подготовка на запасите за световни енергийни - инженерни проекти, изграждане на фабрики, развитие на жилищни зони, общинска и гражданска инфраструктура и големи складови съоръжения. Нашата пълна серия кабели с номинално напрежение под 35-kV отговарят на международните стандартни изисквания. Многожилни STA бронирани медни захранващи кабели с PVC изолация и обвивка с ниско напрежение, включително серията NYBY, се нареждат сред нашите водещи продукти за масова доставка. С опитни екипи по продажбите и солидна индустриална сила, ние сме вашият надежден дългосрочен доставчик за закупуване на голям обем кабели.
