Защо 4-жилни бронирани алуминиеви кабели Електрически мрежи

Резюме: При разширяване на промишлени комунални услуги, мрежи за събиране на соларни централи и разпределителни мрежи за търговски сгради, балансирането на издръжливостта при директно заравяне с ограничените бюджети за доставки е ключов инженерен приоритет. 4-жилни бронирани алуминиеви захранващи кабели (серия YJLV22 / 0,6/1kV) служат като високонадеждно преносно решение за вторични мрежи с ниско напрежение. Тази техническа статия анализира многопластовия дизайн, механиката на бронята с двойна стоманена лента и ползите от разходите, които правят 4-жилните алуминиеви захранващи кабели най-добрият избор за международни инфраструктурни търгове.

Съдържание

Въведение

Структурна архитектура на 4-жилни бронирани алуминиеви кабели

Броня с двойна стоманена лента: Защита на помощни програми за директно погребване

4-ядрен дизайн: Рационализирано трифазно захранване с ниско напрежение

Разходни предимства на многожилни алуминиеви проводници

Основни сценарии за приложение в регионални електрически мрежи

Директно фабрично персонализиране и сигурност на снабдяването

Въведение

Подземните електропроводи за ниско напрежение са подложени на голямо физическо натоварване. Подземните изкопи излагат небронираните кабели на движение на почвата, сили на уплътняване, остри скални ръбове и потенциално проникване на гризачи. Освен това, определянето на медни проводници в дълги разпределителни участъци значително увеличава разходите за суровини и транспортните разходи.

За да разреши тези инсталационни препятствия, Taitong Cable произвежда първокласни 0,6/1kV 4-жилни алуминиеви бронирани захранващи кабели със стоманена лента. Чрез съчетаване на многожилни алуминиеви проводници с висока проводимост със здрава двойна броня от стоманена лента, нашите кабели осигуряват надеждна механична здравина и непрекъснато захранване за глобалните изпълнители на комунални услуги.

Структурна архитектура на 4-жилни бронирани алуминиеви кабели

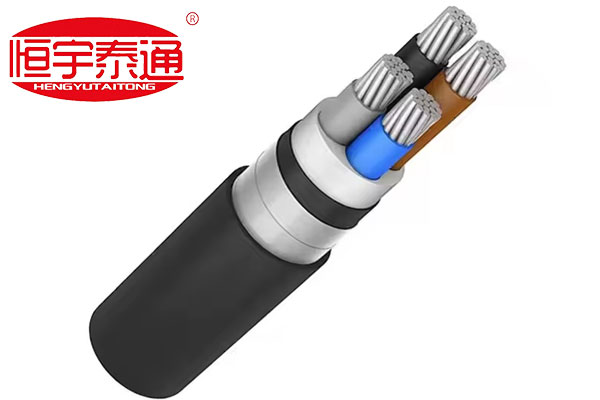

Детайлен поглед към напречното сечение на 4-жилния брониран алуминиев захранващ кабел илюстрира неговата многослойна конструкция, създадена за тежки подземни условия:

Уплътнени многожилни алуминиеви проводници: Изработени от електрически алуминиеви проводници с висока чистота, усукани плътно до по-малък диаметър на кабела, като същевременно осигуряват оптимална електрическа проводимост.

Цветно кодирана XLPE/PVC изолация:Цветно кодирана фазова изолация (напр. кафяво, синьо, черно, сиво), позволяваща точна идентификация на фазите и опростено свързване на клемите по време на монтажа на място.

Екструдирано вътрешно легло:Гладък вътрешен защитен възглавничен слой, обвит върху сглобения сноп сърцевина, за да предотврати повреда от триене на бронята.

Броня с двойна стоманена лента (DSTA):Припокриващи се спираловидни стоманени бронирани ленти, увити здраво около вътрешната подложка, абсорбиращи тежки външни удари и радиален натиск.

Устойчива на атмосферни влияния външна обвивка:Издръжлива, UV-стабилизирана PVC или PE външна обвивка, устойчива на почвена влага, киселинна корозия и повърхностна абразия.

Броня с двойна стоманена лента: Защита на помощни програми за директно погребване

Защо консултантите по проекта и EPC изпълнителите определят броня от двойна стоманена лента (DSTA) за подземни кабелни инсталации?

1. Съвместимост с директно погребение:Бронираните кабели елиминират нуждата от скъпи външни PVC или бетонни тръбопроводи, което позволява директен монтаж в открити земни изкопи и намалява общите разходи за гражданско строителство.

2. Изключителна устойчивост на смачкване и удар:Подпочвеното утаяване и преминаващите отгоре тежки превозни средства прилагат непрекъсната вертикална сила. Двойните обвивки от стоманена лента предпазват вътрешните проводници от деформация и физическо пробиване.

3. Защита от подземни вредители:Гризачите и ровещите вредители често дъвчат меките външни полимери. Слоят от стоманена лента създава непроницаема физическа бариера, която удължава живота на линията над 30 години.

4-ядрен дизайн: Рационализирано трифазно захранване с ниско напрежение

4-ядрената конфигурация е специално проектирана за трифазни четирипроводни разпределителни мрежи (3 Ph+N):

Балансирано фазово разпределение:Побира три фазови проводника заедно с неутрален проводник в пълен размер в един кабелен сноп.

Опростено оформление:Намалява труда при полагане на кабели и изискванията за пространство за кабелни скари в сравнение с прокарването на множество едножилни кабели.

Разходни предимства на многожилни алуминиеви проводници

Ценообразуването на суровините оказва значително влияние върху жизнеспособността на инфраструктурата. Използването на многожични алуминиеви проводници вместо медни води до ясни икономически ползи:

Значителни капиталови спестявания:Алуминият осигурява отличен капацитет за пренасяне на енергия при малка част от материалните разходи на медта, което позволява на изпълнителите да разширят бюджетите на проекта на по-големи дистрибуторски разстояния.

Намалено транспортно и транспортно тегло:Лекото свойство на алуминия опростява издърпването на кабелни скари, намалява работната сила на инсталацията и оптимизира товаренето на контейнери за превоз в чужбина.

Основни сценарии за приложение в регионални електрически мрежи

Благодарение на тяхната структурна издръжливост и висока ефективност на разходите, 4-ядрените бронирани алуминиеви линии на Taitong Cable са широко представени в глобални търгове:

Мрежи за събиране на слънчеви и вятърни ферми:Пренасяне на променливотоково захранване с ниско напрежение от повишаващи трансформатори до главни разпределителни центрове през обширни слънчеви полета.

Индустриални и търговски комплекси:Прокарване на подземни главни захранващи линии, свързващи главни енергийни трансформатори към фабрични разпределителни табла.

Търгове за разширяване на крайградската мрежа:Подмяна на крехките въздушни линии с вкопани бронирани мрежи, за да се предотвратят свързани с времето прекъсвания на електрозахранването в нарастващите жилищни зони.

Директно фабрично персонализиране и сигурност на снабдяването

Търговете за комунални услуги не оставят място за кухини в изолацията, отклонение на проводника или пропуски в бронята. Глобалните договори за обществени поръчки изискват стриктно спазване на признатите параметри, включително IEC 60502-1 и BS 5467.

ПриКабел Taitong, ние подкрепяме изпълнението на вашия проект чрез 100% фабрично персонализиран производствен модел. Ние не избутваме готови, остарели артикули за освобождаване от склада. Вместо това, ние произвеждаме по поръчка всяка партида от 4-жилни бронирани алуминиеви кабели, за да ги приведем директно в съответствие с прецизната количествено-стойностна сметка (BOQ) на вашия проект – калибриране на напречните сечения на проводника (16 mm2 до 500 mm2), дебелината на изолацията, параметрите на бронята и материалите на външната обвивка, за да отговарят на местните национални стандарти за мрежата.

Свържете се с нашия инженерен отдел за захранващи кабели днес, за да поискатепроверени доклади от типови тестове, персонализирани чертежи с размери или експресна, директна фабрична ценова оферта за вашия предстоящ търг за мощност!
