Защо 0,6/1kV алуминиеви бронирани кабели Електрически мрежи

Резюме:При разработването на индустриални паркове, мрежи за събиране на възобновяема енергия и търговски вериги за разпределение, балансирането на бюджетите за инсталация със сериозна подземна защита е от съществено значение. Бронираните алуминиеви захранващи кабели служат като гръбнак за директно вкопани електрически мрежи за ниско напрежение. Тази статия разбива вътрешното слоесто инженерство, механизмите за защита с двойна стоманена лента и ползите от разходите, които правят многоядрените алуминиеви бронирани линии водещата спецификация за обществени поръчки за международни проекти.

Съдържание

Въведение

Структурна архитектура на 0,6/1kV многожилни бронирани алуминиеви кабели

Броня с двойна стоманена лента: осигуряване на помощни програми за директно погребване

Алуминиеви проводници: Увеличаване на възвръщаемостта на инвестициите в широкомащабна инфраструктура

Основни сценарии за приложение в глобални енергийни проекти

Директно фабрично персонализиране и сигурност на снабдяването

Въведение

Подземните електрически захранващи мрежи са изложени на постоянни механични опасности. Траншеите с директно погребване са подложени на смазващо уплътняване на почвата, случайни физически удари по време на изкопни работи и проникване на подземни гризачи. Освен това, във вторичните разпределителни мрежи на дълги разстояния, използването на традиционни тежки медни кабели значително увеличава разходите за суровини и транспортните разходи.

За разрешаване на тези технически и бюджетни предизвикателства,Кабел Taitongпроизвежда високопроизводителни 0,6/1kV многожилни бронирани алуминиеви силови кабели. Комбинирайки усукани алуминиеви проводници с висока проводимост с тежка метална броня, нашите кабели осигуряват безкомпромисна механична сигурност и дългосрочна оперативна ефективност на глобалните изпълнители на комунални услуги.

Структурна архитектура на 0,6/1kV многожилни бронирани алуминиеви кабели

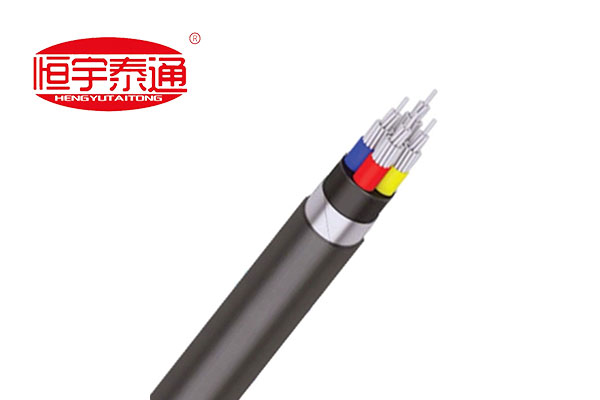

Многослойното напречно сечение на армиран от стоманена лента алуминиев захранващ кабел осигурява пълна механична и електрическа защита:

Усукани алуминиеви проводници (клас 2):Изработен от електрически алуминиеви проводници с висока чистота, усукани плътно, за да се гарантира стабилен токов капацитет, ниско тегло и висока надеждност на клемната връзка.

Цветно кодирана фазова изолация:Първокласна XLPE или PVC изолация, обвита около всяко ядро ​​в стандартизирани цветове (червено, жълто, синьо и т.н.), за да се осигури безгрешна идентификация на фазите по време на монтаж на място.

Екструдирано вътрешно спално бельо / калъф за възглавница:Оформен върху модула на вътрешната сърцевина за защита на фазовите изолации от остри метални ръбове по време на процеса на брониране.

Броня с двойна стоманена лента (DSTA):Припокриващи се спирални стоманени ленти, увити около матрицата на сърцевината, за да поемат високо радиално налягане на смачкване и да предотвратят пробиването на кабела от физически инструменти или камъни.

Силна защитна външна обвивка:Маслоустойчива, UV-стабилизирана PVC или PE обвивка, която предотвратява проникването на влага, киселинната корозия на почвата и разрушаването на околната среда.

Броня с двойна стоманена лента: осигуряване на помощни програми за директно погребване

Защо инфраструктурните консултанти уточняватбронирани кабели със стоманена лента (DSTA).като серията YJLV22/VLV22 за вторична мрежа с ниско напрежение?

1. Елиминиране на скъпи външни тръбопроводи:Небронираните кабели изискват тежки PVC или бетонни канали, когато са заровени под земята. Конструкциите със стоманена лента могат да бъдат положени директно в подземни изкопи, което драстично намалява разходите за граждански изкопи и тръбопроводи.

2. Екстремно смачкване и защита от удар:Силен подпочвен натиск, улягане на скали или превозни средства, преминаващи отгоре, могат да деформират меките пластмасови кабели. Двойните обвивки от стоманена лента абсорбират физическото въздействие, поддържайки целостта на структурната сърцевина и предотвратявайки късо съединение фаза към фаза.

3. Защита от подземни вредители:Термитите, гоферите и гризачите редовно дъвчат стандартните полимерни покрития. Непроницаемата метална стоманена бариера предотвратява биологични щети, като удължава живота на подземната мрежа над 30 години.

Алуминиеви проводници: Увеличаване на възвръщаемостта на инвестициите в широкомащабна инфраструктура

Бюджетите за суровини диктуват осъществимостта на проекта. Използвайкимногожилни алуминиеви проводницина мястото на медта дава решаващи икономически предимства:

Значителни икономии на разходи:Алуминият осигурява изключителна проводимост на долар, което позволява на EPC изпълнителите да намалят значително разходите за кабелни материали в широки дистрибуторски мили.

По-леко тегло при работа:Намаленото тегло на алуминия опростява издърпването на кабелните скари, намалява работните часове за монтаж и понижава транспортните разходи на контейнери за доставка в чужбина.

Основни сценарии за приложение в глобални енергийни проекти

Благодарение на техния баланс на здравина, защита и достъпност, бронираните алуминиеви серии на Taitong Cable се използват широко в големи международни търгове за проекти:

Слънчеви и вятърни електроцентрали:Транспортиране на изход за ниско напрежение от инверторни станции до повишаващи трансформаторни модули през огромни открити терени.

Индустриални комплекси и химически заводи:Прокарване на вторично захранване по външни кабелни канали и подземни канали, изложени на тежки машинни натоварвания.

Търговски и жилищни подводи:Свързване на главни трансформаторни подстанции към отделни сградни разпределителни табла в разширяващи се крайградски комплекси.

Директно фабрично персонализиране и сигурност на снабдяването

Международните доставки на инфраструктура позволяват нулева толерантност към изолационни кухини или пропуски в бронята. Всяка производствена партида трябва да отговаря на авторитетните международни стандарти, включително IEC 60502-1 и BS 5467.

ПриКабел Taitong, ние подкрепяме изпълнението на вашия проект чрез 100% фабрично персонализиран производствен модел. Ние не избутваме готови, остарели артикули за освобождаване от склада. Вместо това, ние произвеждаме по поръчка всяка партида от бронирани алуминиеви захранващи кабели, за да ги приведем директно в съответствие с прецизната количествена сметка (BOQ) на вашия проект – калибриране на напречните сечения на проводника (16 mm2 до 500 mm2), многожилни комбинации (3-жилен, 4-жилен, 3+1, 4+1, 3+2), дебелина на бронята и специализирани съединения на външната обвивка за да отговаря на изискванията на вашата местна национална мрежа.

Свържете се с нашия инженерен отдел за електроразпределение днесза да изискате оторизирани сертификати за типово изпитване, чертежи на персонализирани размери или да получите експресна, директна фабрична оценка на разходите за вашия предстоящ търг за мрежа!
