Защо MV медните захранващи кабели гарантират надеждност на мрежата

Резюме: Тъй като модерните тежки индустрии и градските инфраструктури се разширяват, мрежите със средно напрежение изискват безпрецедентна стабилност на предаване.Силови кабели средно напрежение от 6/10 kV до 26/35 kVслужат като жизненоважни артерии на електрическо разпределение с голямо натоварване. Тази статия анализира критичните структурни слоеве, инженерните предимства и строгите стандарти за тестване на медни кабели за средно напрежение, насочвайки мениджърите за доставка на инфраструктура към дългосрочна мрежова сигурност.

Съдържание

1.Въведение

2. Структурни слоеве от 6/10 kV до 26/35 kV кабели MV

3. Защо медните проводници са добри в системи със средно напрежение

4. Елиминиране на подземни рискове: екраниране и броня

5. Техническо съответствие и фабрично персонализиране

Въведение

Експлоатационните електрически мрежи в обхвата на средно напрежение от 6 kV до 35 kV създават значително електрическо напрежение, което стандартните линии с ниско напрежение не могат да издържат. При тези високи потенциали всяка структурна нередност може да доведе до катастрофални частични разряди. За да гарантират непрекъсната непрекъснатост за общински подстанции и масивни производствени зони, инженерите-консултанти непрекъснато специфицират решения за средно напрежение с медно ядро ​​за тежък режим на работа.

Като международно признат производител,Кабел Taitongизползва усъвършенствани верижни вулканизационни производствени линии, за да достави силови кабели от 6/10 kV до 26/35 kV, които надминават глобалните граници на безопасност на мрежата, осигурявайки високоефективни опции за разпространение за търгове в тежката промишленост.

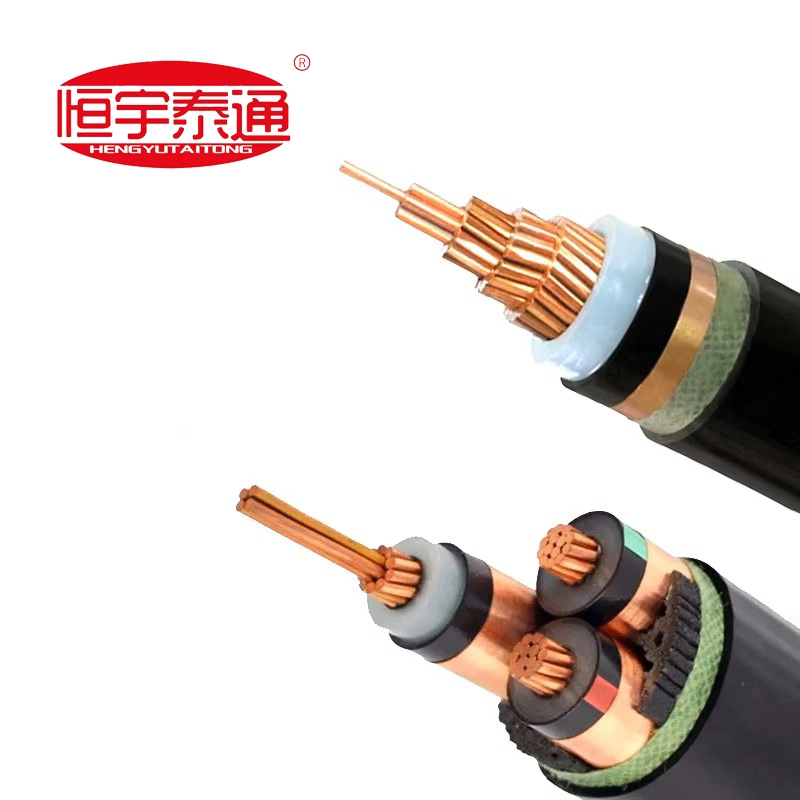

Структурни слоеве на кабели от 6/10 kV до 26/35 kV MV

За разлика от кабелите за ниско напрежение, кабелите за средно напрежение изискват усъвършенстван троен екструзионен слой за уеднаквяване на интензивното вътрешно електрическо поле. Строителното инженерство включва няколко прецизно изработени зони:

Диригент: Усукана мед с кръгло уплътнение с висока чистота (клас 2), осигуряваща максимална проводимост и минимален диаметър.

Вътрешен полупроводников екран: Гладък полупроводящ слой, екструдиран директно върху проводника, за да се елиминират концентрациите на електрическо напрежение.

XLPE изолация: Изключително чист омрежен полиетилен, третиращ напрежението от високо напрежение до 90°C при непрекъсната работа.

Външен изолационен щит: Свалящ се или свързан полупроводников слой, който уеднаквява радиалните електрически полета.

Метален екраниращ слой: Спирално обвити високопроводими медни ленти или медни проводници, предназначени за безопасно пренасяне на капацитивни токове на зареждане и токове на повреда към земята.

Външна защитна обвивка: Здраво, устойчиво на атмосферни влияния покритие от PVC или PE с висока плътност, предназначено да изолира металния екран от подпочвена влага.

Защо медните проводници се отличават в системи със средно напрежение

Докато алуминият доминира в местните електропроводи за ниско напрежение поради ниските първоначални разходи, медта с висока чистота е безспорен стандарт за критично разпределение на средно напрежение от 6 kV до 35 kV поради няколко основни причини:

1. Превъзходен капацитет за носене на ток: Медта предлага значително по-ниско електрическо съпротивление от алуминия, което позволява на едножилни или трижилни настройки да предават масивни блокове мощност през по-тесни подземни тръбопроводи.

2.Минимален спад на напрежението: От съществено значение за по-дълги промишлени серии, медните сърцевини драстично намаляват загубите от нагряване при пренос на линия при разширени регионални обхвати.

3. Висока механична якост на опън: Медта може да издържи на екстремни напрежения при издърпване по време на сложни траншеи или инсталации за дълбоко насочено сондиране, елиминирайки рисковете от разтягане на сърцевината.

Елиминиране на подземни рискове: екраниране и броня

Най-честата заплаха за заровените вериги със средно напрежение е водното дърво – феномен, при който микрокухините в евтината изолация, комбинирани с влага, бавно разграждат кабела с течение на времето.

Кабел Taitongелиминира този риск чрез използване на ултра-чисти комбинирани материали и най-съвременна технология за тройно съвместно екструдиране на омрежване. Припокриващата се екранировка от медна лента, комбинирана с допълнителна броня от стоманена тел (SWA) или двойна броня от стоманена лента (DSTA), образува двойна бариера. Тази бариера напълно отблъсква подземния скален натиск, проникването на влага и разграждането от гризачи, като удължава експлоатационния живот над 30 години.

Техническо съответствие и фабрично персонализиране

Глобалните инфраструктурни търгове не оставят място за компромиси. Системите със средно напрежение изискват безупречно изпълнение на дизайна, подкрепено от твърди сертификати за изпитване на типа.

ПриКабел Taitong, ние не управляваме обща клирингова къща за масови акции. Работейки по 100% фабрично персонализиран производствен модел, всяка партида от едножилни и трижилни кабели за средно напрежение е проектирана директно спрямо конкретните количествени сметки (BOQ) на вашия проект, изискванията на системата за проследяване и локализираните екологични спецификации.

Свържете се с нашия технически отдел за средно напрежение днесза достъп до фабрични технически каталози, листове за дизайн на напречно сечение или за получаване на бърза, готова за договор оценка на разходите за вашия търг за регионална мрежова инфраструктура!
