Специален плосък кабел с гумена обвивка

2.1 Видове продукти от специален плосък кабел с гумена обвивка

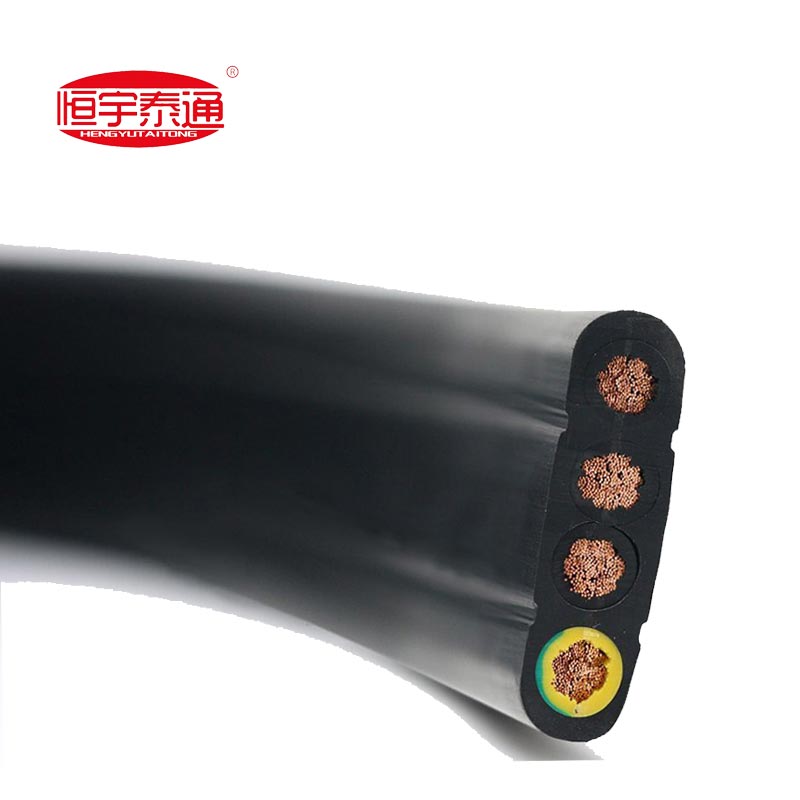

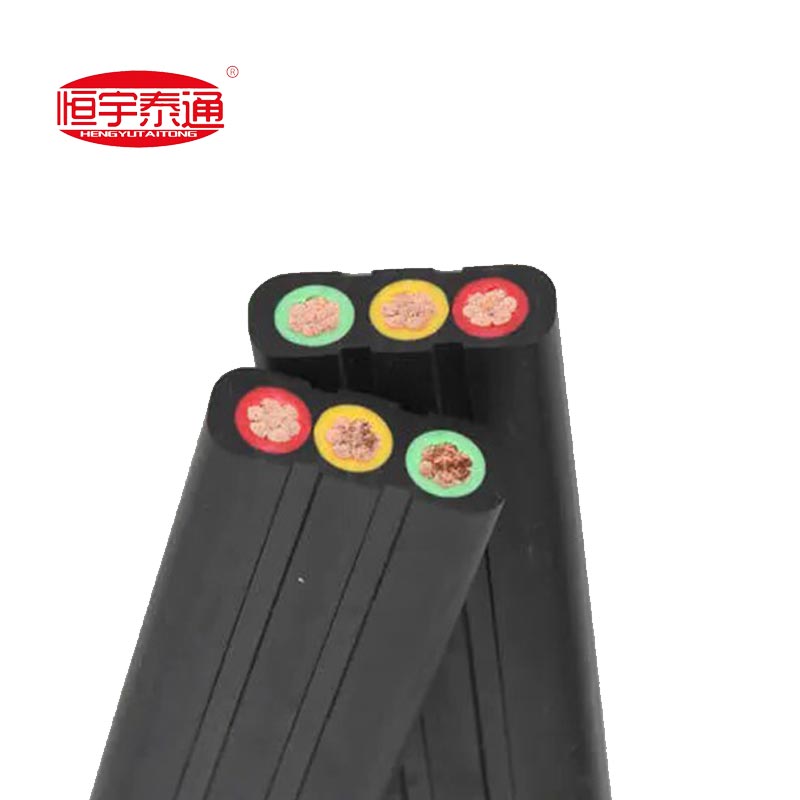

1. Плосък гъвкав кабел с гумена обвивка
2. Плосък кабел с PVC изолация, NBR - обвивка
3. Плосък гумен кабел с екранировка от медна оплетка
4. Високоефективен плосък кабел с полиуретанова външна обвивка
5. Многожилен (8–48 жила) плосък кабел за системи за управление на кранове

2.2 Структура на специален плосък кабел с гумена обвивка

Диригент: Многонишкова фино темперирана мед, в съответствие с IEC 60228 клас 5/6 или VDE 0295 клас 5; изключително фино навиване за висока гъвкавост.

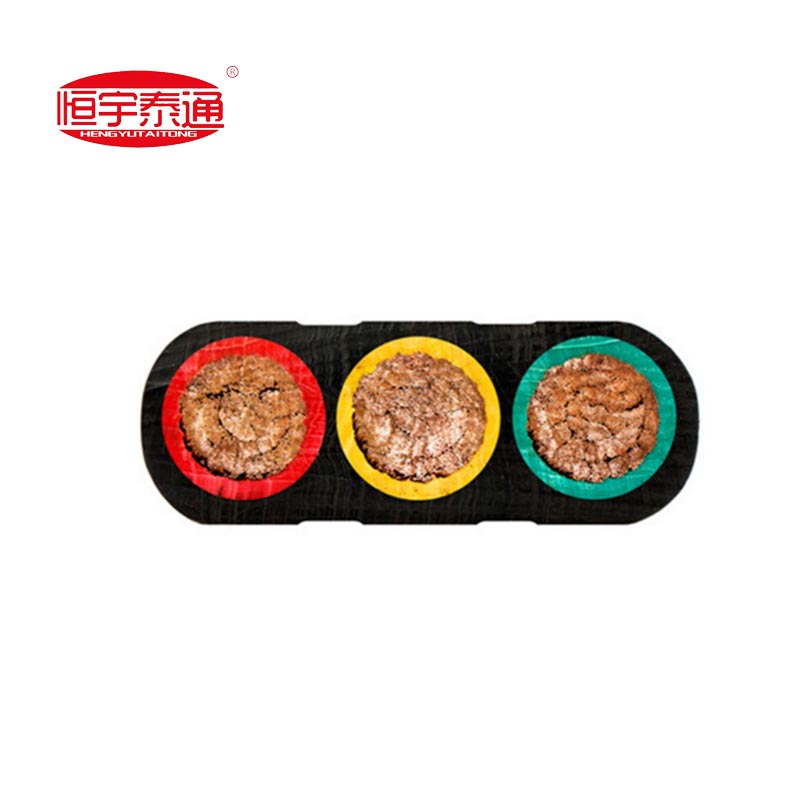

Изолация: EPR (етилен пропилен каучук) или специална PVC смес; цветно кодирани или номерирани за идентификация; зелено-жълто за заземяване.
Подреждане на ядрото: Паралелно плоско (линейно) или петоъгълно оформление на сърцевината за компактност и предотвратяване на усукване.

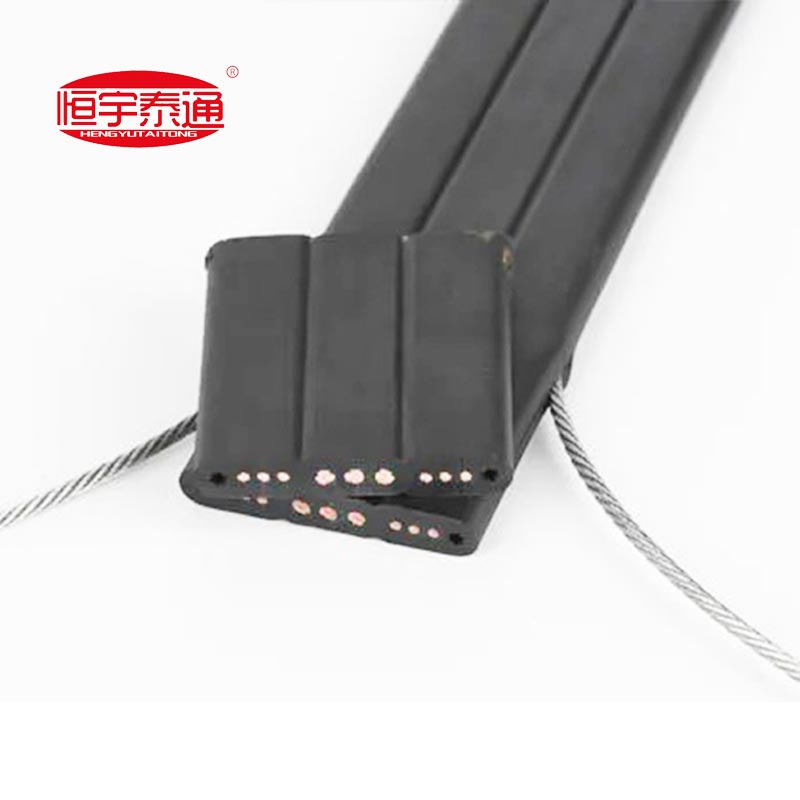

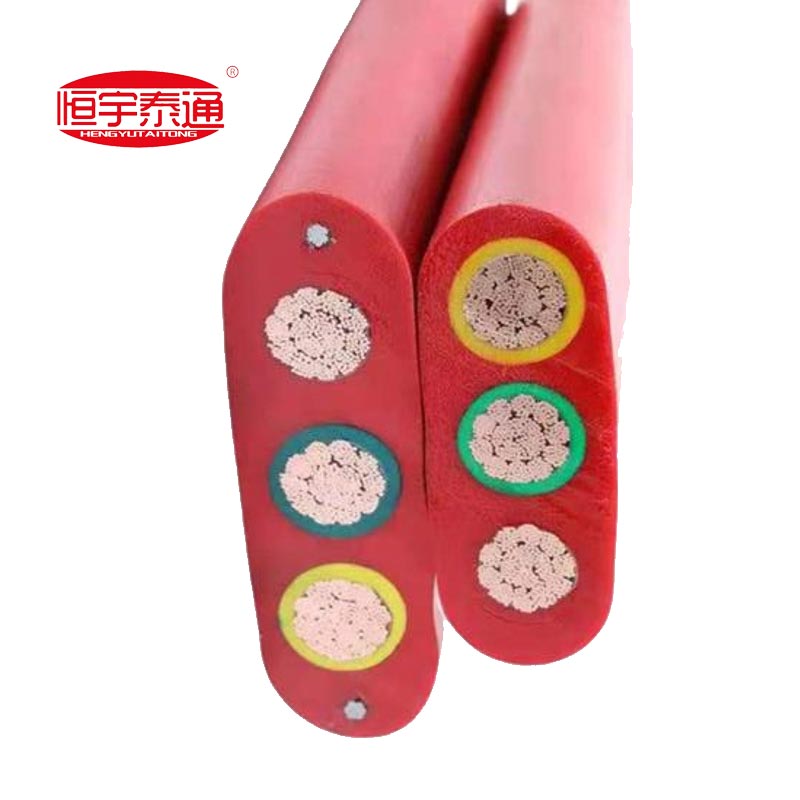

Укрепване: Две поцинковани стоманени телове, вградени от двете страни за якост на опън, от решаващо значение за движението на крана с голям обхват.
Екраниране: Оплетка от калайдисана мед с висока плътност (плътност на екрана >80%) за устойчивост на електромагнитни смущения.
Външна обвивка: Тежък NBR (нитрилен каучук), CSM (хлоросулфониран полиетилен) или PUR (полиуретан); маслоустойчив, устойчив на абразия, UV-устойчив и устойчив на солен спрей.

3.1 Номинално напрежение: 300/500V, 450/750V, 0.6/1kV (стандартни промишлени степени).
3.2 Температурен диапазон: -40°C до +90°C (непрекъсната работа); налични са персонализирани до -50°C или до +120°C.
3.3 Радиус на огъване: Фиксирана инсталация: 5× дебелина на кабела; мобилни/пътуващи: 8–10× дебелина на кабела.
3.4 Живот при огъване: ≥1 000 000 цикъла; високогъвкави модели ≥5 000 000 цикъла.
3.5 Механична якост: Якост на опън ≥50MPa; устойчивост на разкъсване ≥25N/mm; устойчивост на абразия ≥5000 цикъла на триене.
3.6 Устойчивост на околната среда: Устойчив на масла, киселини/алкали, UV-устойчив, устойчив на солен спрей; подходящ за морска и пристанищна среда.
3.7 Забавяне на горенето: Съответства на IEC 60332-1, VDE 0472-804 част B и UL 94 V-0/VW-1.
3.8 Електрически характеристики: Изолационно съпротивление ≥10MΩ·km при 20°C; изпитвателно напрежение 2500–3500 V AC за 5 минути без повреда.

IEC 60227: Кабели с изолация от поливинилхлорид за номинално напрежение до и включително 450/750V.
IEC 60228: Проводници на изолирани кабели.
IEC 60332-1: Изпитване на изолирани кабели при условия на пожар – Част 1: Тест за вертикално разпространение на пламък за единичен изолиран проводник или кабел.
VDE 0295: Гъвкави медни проводници за кабели.
VDE 0482 / EN 50265-2-1: Спецификации за гъвкави кабели с гумена обвивка за общи цели.
CE (LVD/RoHS): Съответствие с Директивата на ЕС за ниско напрежение и ограничение на опасни вещества.

GB/T 5023.6: Кабели с PVC изолация за номинални напрежения до и включително 450/750V – Част 6: Кабели за асансьори и плоски кабели за общи цели.
GB/T 12706: Силови кабели с екструдирана изолация и аксесоари за номинално напрежение от 1kV (Um=1,2kV) до 35kV (Um=40,5kV).
GB/T 18380.1: Изпитване на изолирани кабели при условия на пожар – Част 1: Тест за вертикално разпространение на пламък за единичен изолиран проводник или кабел.
