Защо екранираните контролни кабели предотвратяват EMI шума

Резюме:В автоматизирани производствени предприятия, централи за производство на електроенергия и сложни съоръжения за обработка контролните линии преминават заедно с тежки електропроводи, създавайки интензивни електромагнитни полета.Екраниран контролен кабел против смущенияслужат като надеждна нервна система на тези операции. Тази статия разгражда многослойната материална архитектура, механиката за потискане на електромагнитни смущения (EMI) и предимствата на екранирането, които правят първокласните контролни кабели критични за съвременната индустриална автоматизация.

Съдържание

Въведение

Структурна анатомия на екранирани контролни кабели против смущения

Защо плетената екранировка е жизненоважна срещу индустриалния шум

Критични сценарии за приложение в автоматизираното инженерство

Директно фабрично съответствие и поръчка по поръчка

Въведение

Тъй като индустриалните предприятия интегрират по-интелигентни автоматизирани системи, гъстотата на електронното оборудване нараства експоненциално. Тази среда с висока плътност генерира огромно количество електромагнитни смущения (EMI) и радиочестотни смущения (RFI). Без подходящо екраниране управляващите сигнали за ниско напрежение, изпратени до програмируеми логически контролери (PLC), сензори и изпълнителни механизми, могат лесно да се повредят, което води до фалшиви показания на машината, системни грешки или опасни аварийни изключвания.

За да осигурите критични автоматизирани сигнали,Кабел Taitongпроизвежда тежкотоварни екранирани контролни кабели против смущения. Комбинирайки изключително гъвкави проводници с плътно метално екраниране, тези контролни линии осигуряват безупречна доставка на сигнал в силно нарушени индустриални зони по целия свят.

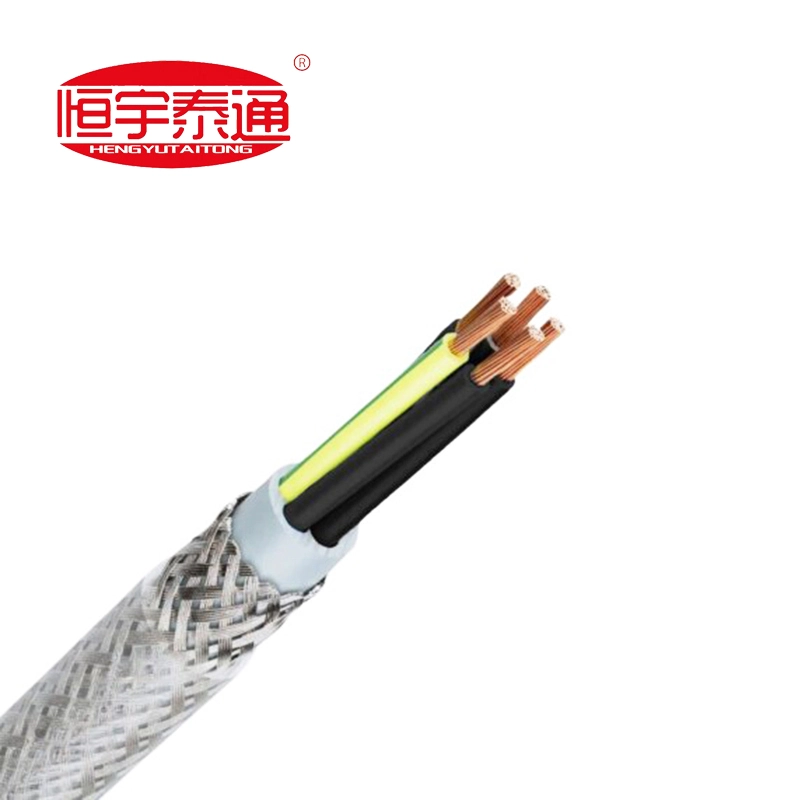

Структурна анатомия на екранирани контролни кабели против смущения

Вътрешната конфигурация на стандартния контролен кабел е проектирана слой по слой, за да отдели външния шум от вътрешните медни проводници:

Медни проводници с висока чистота: Съставен от многожилни, фино насукани обикновени медни проводници, осигуряващи максимална електрическа проводимост и превъзходна гъвкавост за плътно прокарване вътре в контролните панели.

Цветно кодирана изолация: Първокласна PVC или XLPE изолационна смес с ясно цветово кодиране (включително стандартния зелен/жълт заземяващ проводник) за лесно идентифициране на клемите и безопасност по време на монтаж.

Вътрешна постелка / слой обвивка: Гладка полимерна обвивка или екструдиран слой, който плътно свързва усуканите ядра заедно и образува защитна възглавница за горния щит.

Плетен метален щит с високо покритие: Плътна, напречно изплетена оплетка от калайдисана медна или стоманена тел, която обгръща вътрешните сърцевини, действайки като непроницаема електромагнитна бариера.

Огнеустойчиво външно яке: Здрава PVC обвивка, създадена да устои на пръски масло, проследяване на влага, абразия и разпространение на пламък в отворени кабелни скари.

Защо плетената екранировка е жизненоважна срещу индустриалния шум

Докато неекранираните контролни проводници работят добре в основни електрически вериги, автоматизираните промишлени хъбове изискват плетени екрани с високо покритие поради три основни причини за ефективност:

1. Цялостно поглъщане на EMI и RFI: Метализираната плитка действа като клетка на Фарадей. Той прихваща излъчените електромагнитни вълни от околните големи двигатели, трансформатори и захранващи кабели с високо напрежение, като безопасно отклонява блуждаещите токове към земята, преди да нарушат сигналите на вътрешното ядро.

2. Превъзходна гъвкава здравина: За разлика от статичните екрани от алуминиево фолио, които могат лесно да се разкъсат или напукат, когато се огъват многократно в динамични машини, тъканата метална оплетка поддържа 100% структурна екранираща цялост дори при непрекъснато механично огъване и усукване.

3. Предотвратяване на кръстосани разговори: В многожилни тръбопроводи за управление високочестотните токове в един проводник могат да изтичат в съседни вериги. Прецизното оплитане изолира отделните кабелни групи, осигурявайки чисти, независими потоци от данни.

Критични сценарии за приложение в автоматизираното инженерство

Благодарение на своята надеждност срещу смущения, екранираните контролни кабели са силно специфицирани в търговете за прецизна инфраструктура:

Автоматизирани линии за сглобяване и роботика: Свързване на централни PLC контролни пултове към автоматизирани роботизирани рамена и монтажни конвейери, изискващи непрекъснати командни цикли.

Панели за управление и реле на подстанции: Взаимно свързване на измервателни уреди, защитни релета и комутационни устройства за управление в среди с високо напрежение.

Нефтохимически и преработвателни рафинерии: Предаване на деликатни показания на сензори за температура, налягане и дебитомер през удължени вътрешни и външни кабели.

ОВК и управление на сгради: Маршрутизиране на безопасни контролни вериги с ниско ниво на шум през търговски високи сгради за управление на автоматизирана вентилация, асансьори и архитектури за сигурност.

Директно фабрично съответствие и поръчка по поръчка

Прецизните измервателни уреди позволяват нулев марж за импедансни дисбаланси или екраниращи пропуски. Договорите за промишлени поръчки налагат точно съответствие със строги стандарти за качество като IEC 60227 или регионални индустриални норми.

ПриКабел Taitong, ние отхвърляме твърдите, масово произвеждани системи за изчистване на инвентара в полза на 100% фабрично персонализиран производствен модел. Разбираме, че всяка автоматизирана настройка изисква уникален брой жила, специфични заземяващи устройства и специализирани изолационни свойства. Ние произвеждаме по поръчка всяка партида контролни кабели директно според конкретните количествено-стойностни сметки (BOQ) на вашия проект—калибриране на размера на сърцевината, коефициентите на покритие на екрана и съединенията на обвивката, за да съответстват на точната ви електрическа среда.

Свържете се с нашия инженерен екип по уреди днесза да поискате проверени технически чертежи, персонализирани оформления на основната подредба или да получите експресна, директна фабрична оценка на цената за вашия предстоящ търг за проект!
